Стоимость производства:

от 160 000 руб.

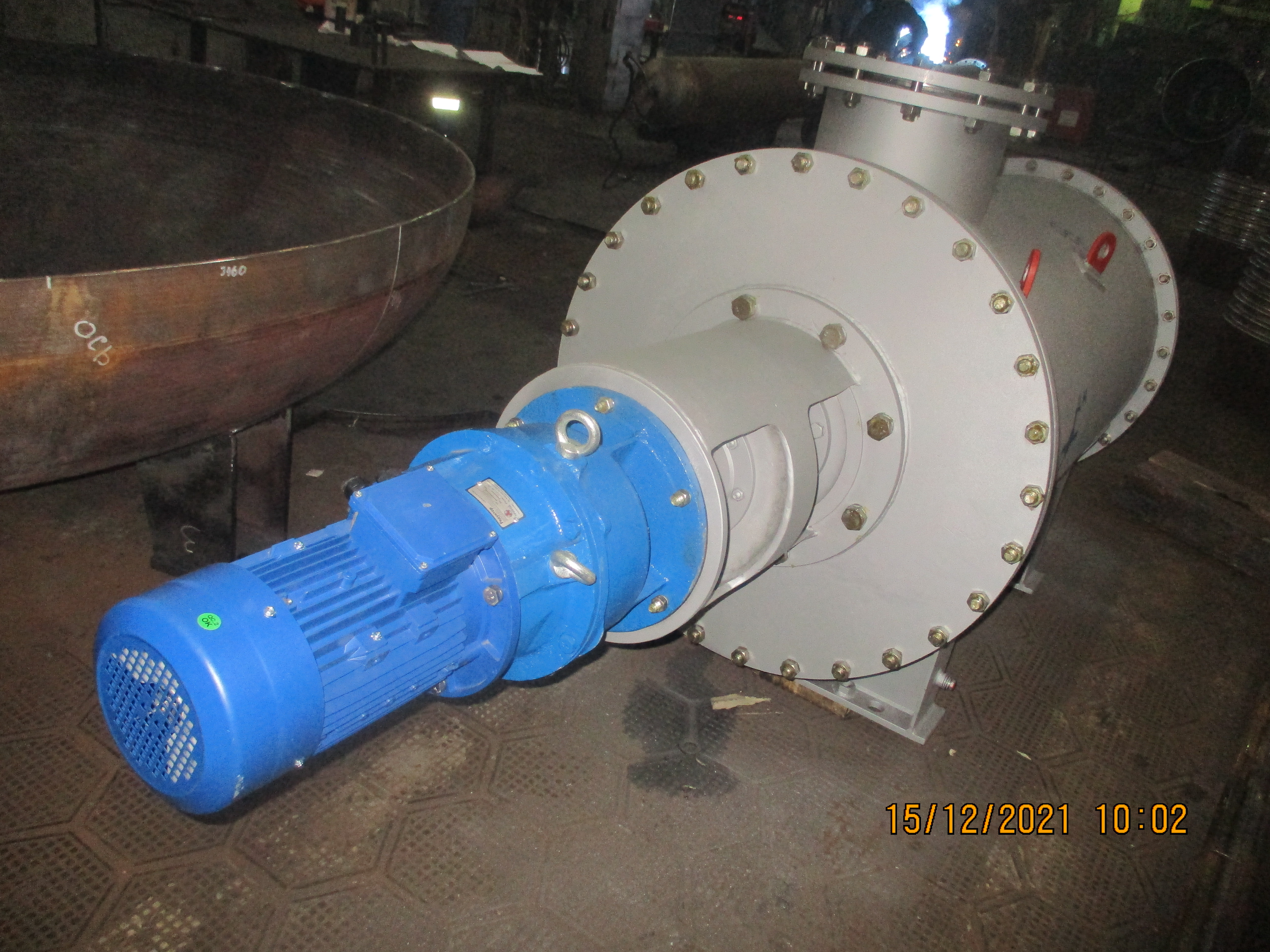

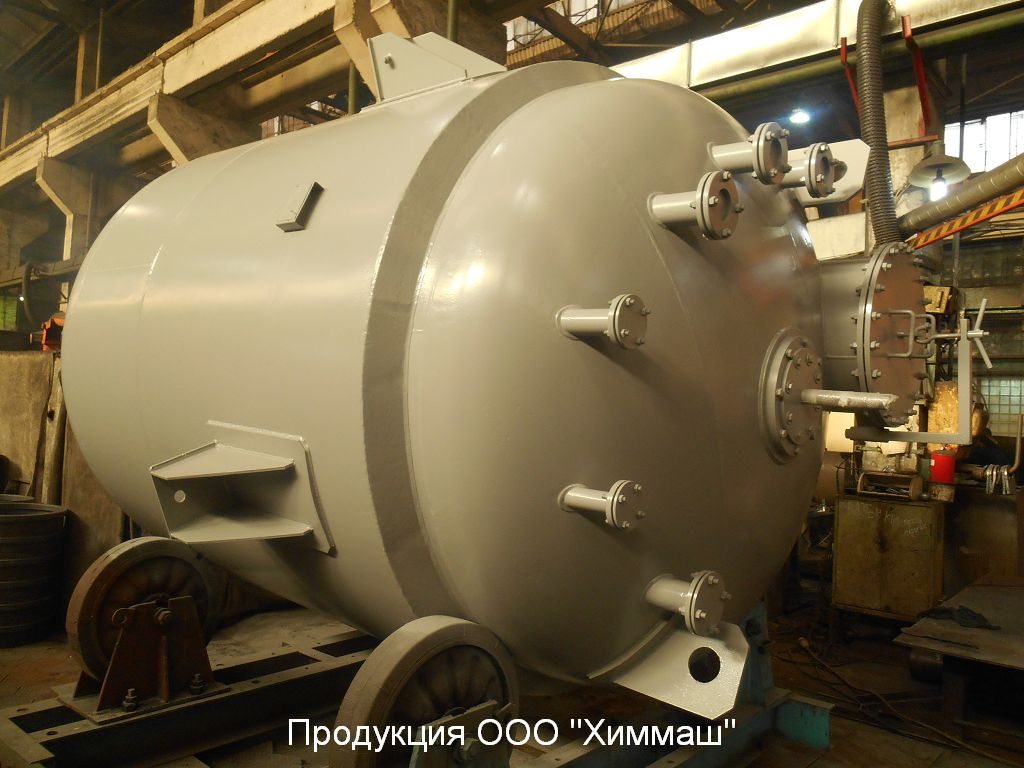

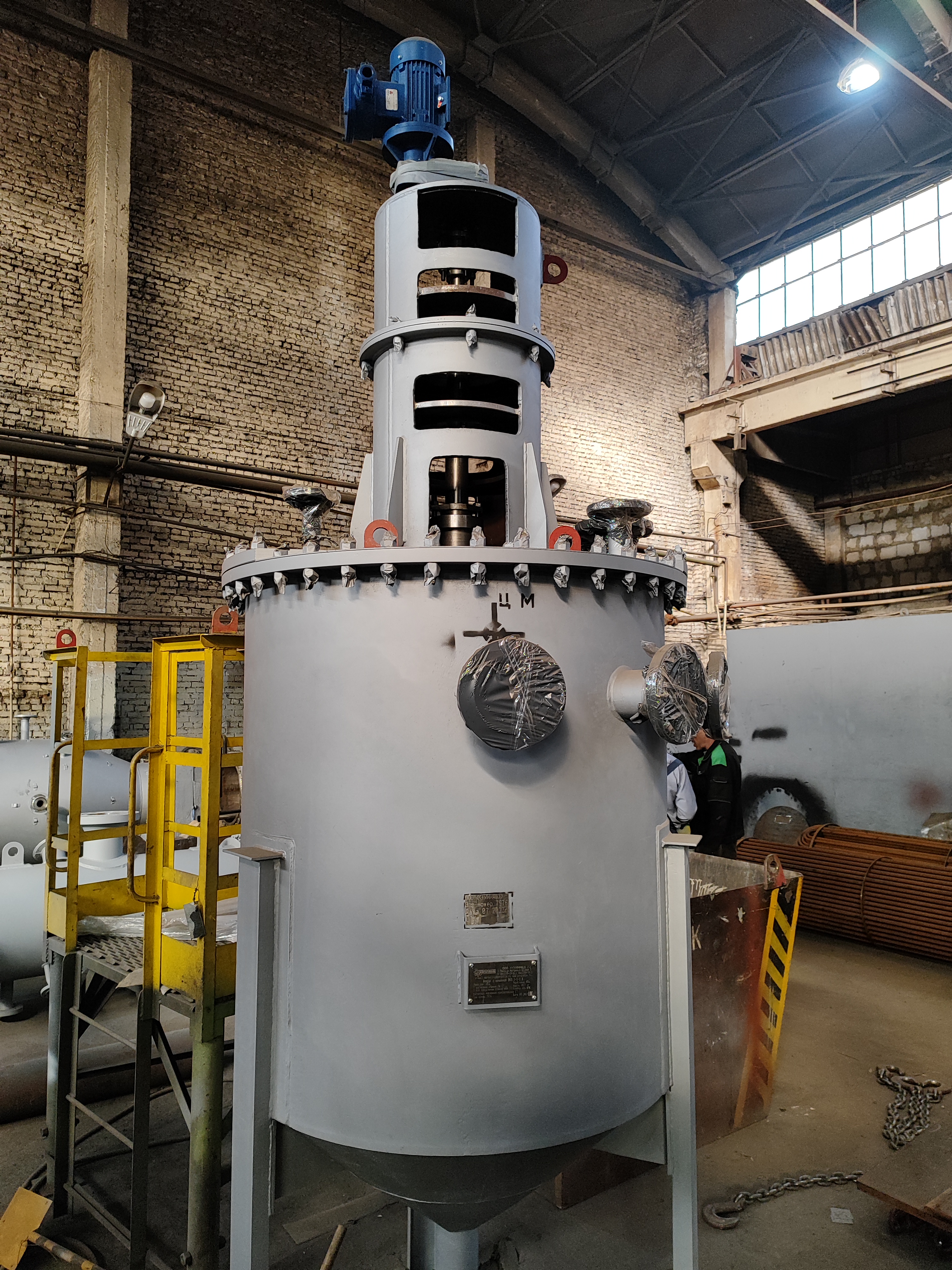

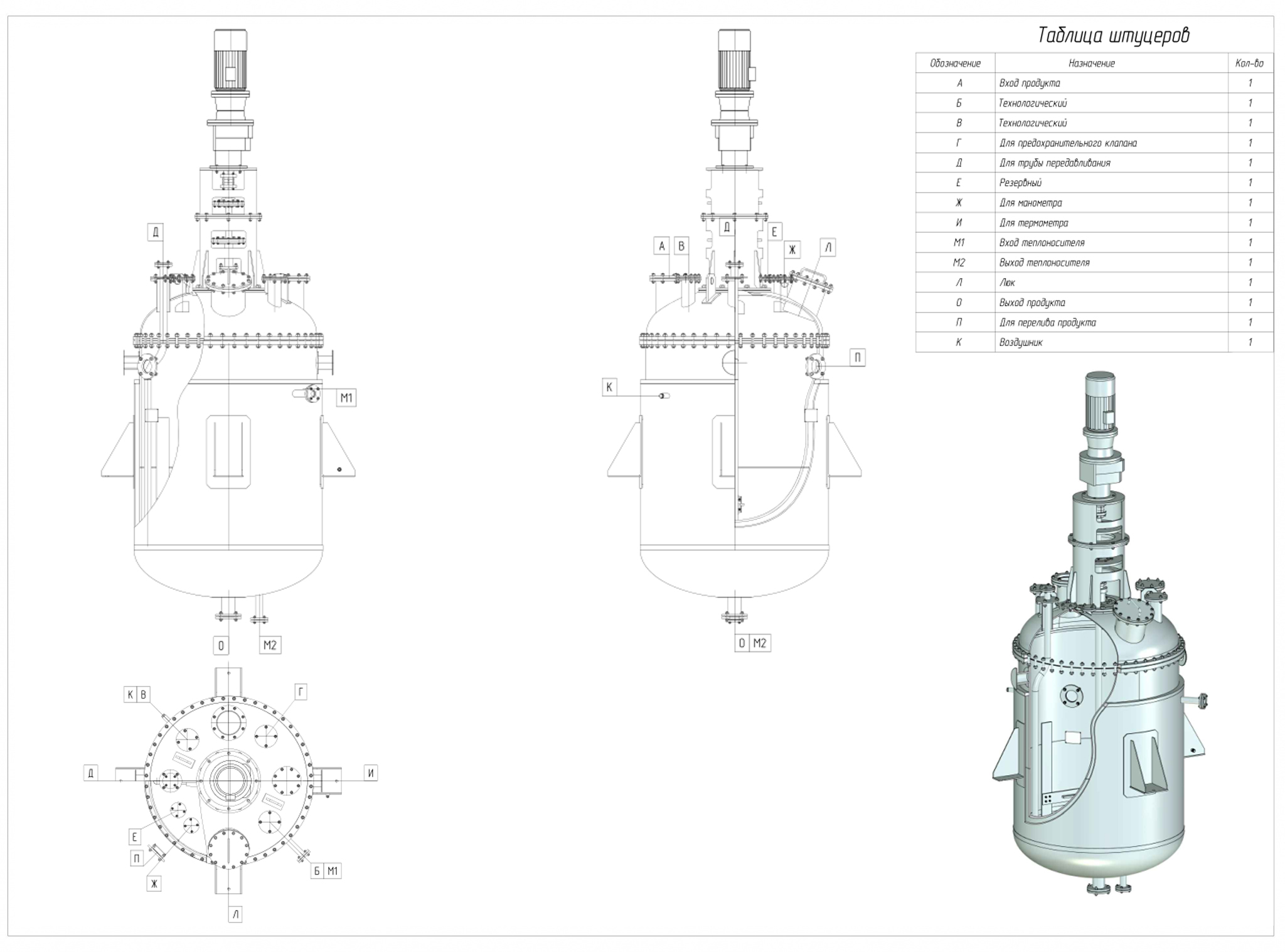

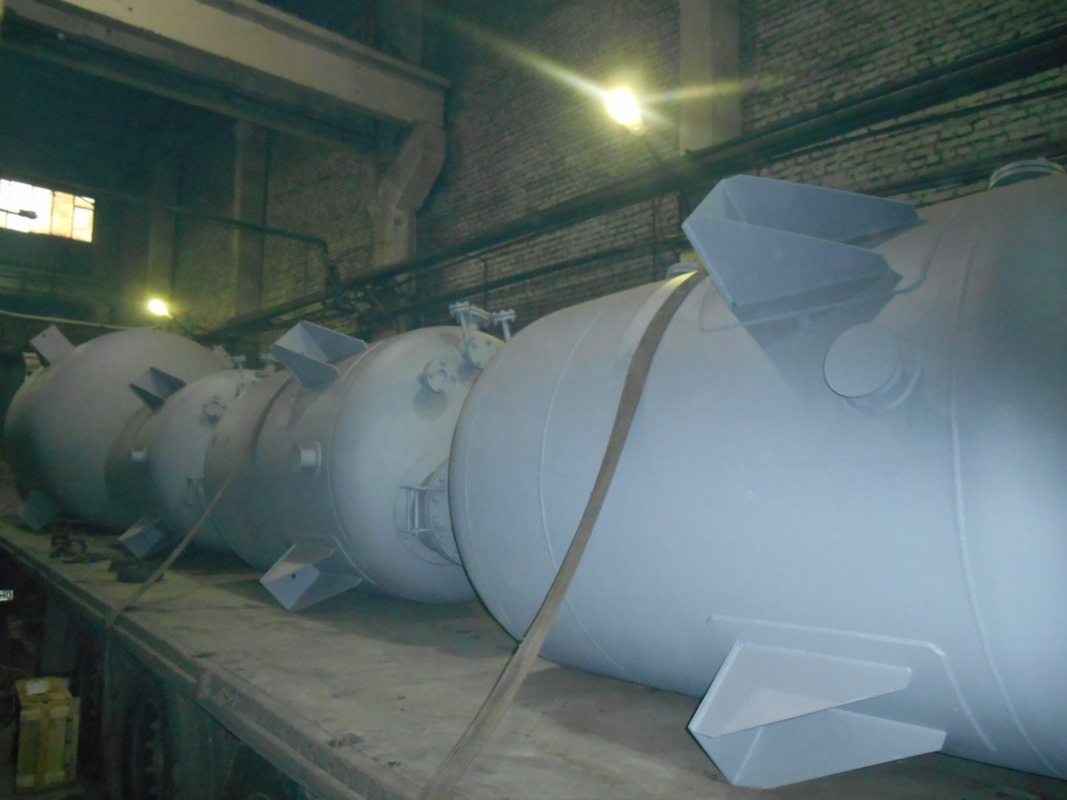

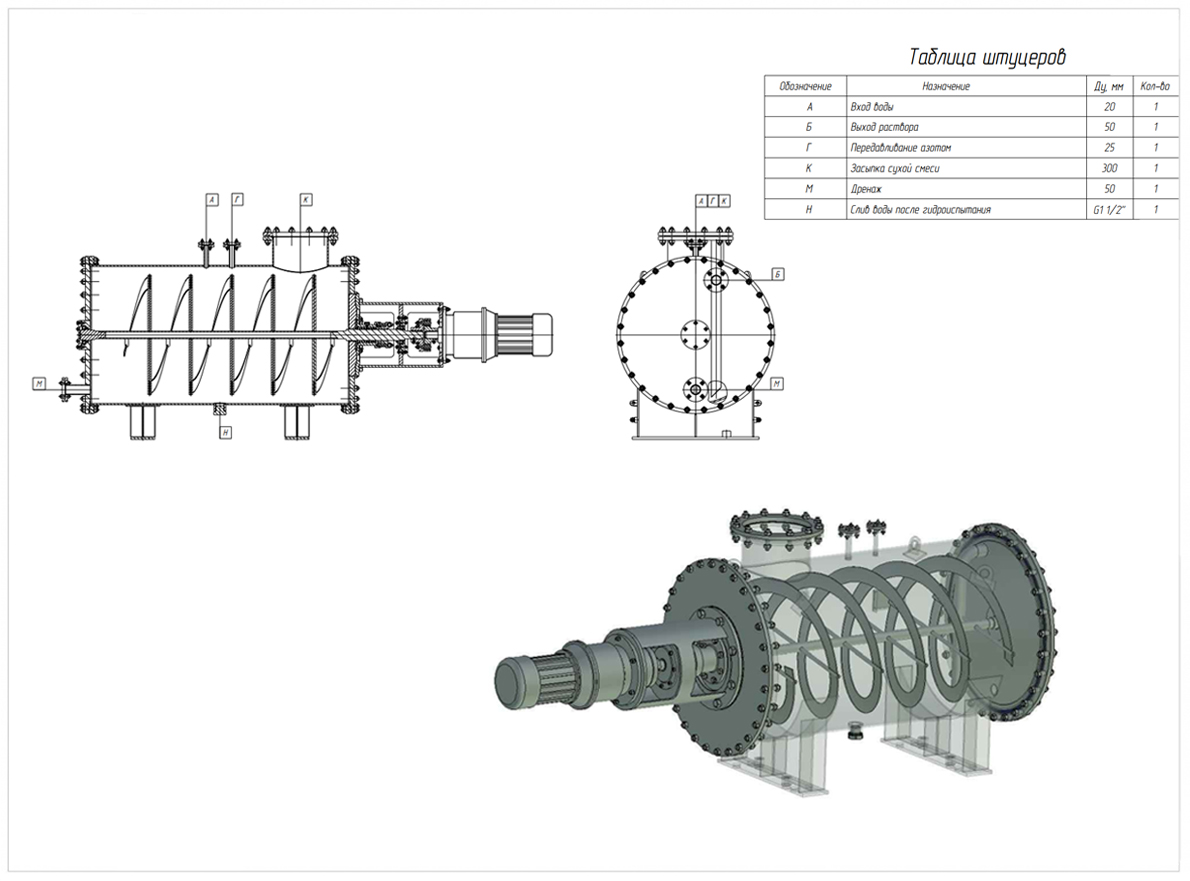

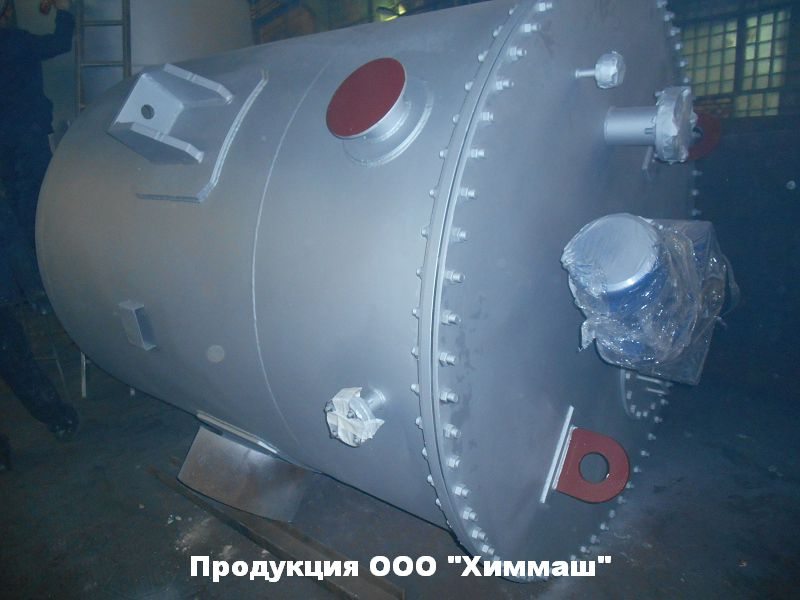

Вертикальные аппараты с перемешивающими устройствами предназначены для проведения различных технологических процессов в жидких однофазных и многофазных средах плотностью до 2000 кг/куб.м. и динамической вязкостью не более 5 Па/с.

Условное обозначение аппаратов с перемешивающими устройствами:

1023-25-0,6-Х31

  • 10 – обозначение корпуса аппарата;
  • 23 – обозначение мешалки и внутренних устройств
  • 25 – объем, куб.м.
  • 0,6 – условное давление давление, МПа;
  • Х – шифр уплотнения вала, исполнения электродвигателя привода;
  • 31 - материальное исполнение корпуса.

Условное обозначение корпусов аппаратов с перемешивающими устройствами:

  • 00 – аппараты с эллиптическим днищем и съемной эллиптической крышкой;
  • 01 – аппараты с эллиптическим днищем и съемной эллиптической крышкой, с гладкой приварной рубашкой;
  • 10 – аппараты цельносварные с эллиптическими днищем и крышкой;
  • 11 – аппараты цельносварные с эллиптическим днищем и крышкой, с гладкой приварной рубашкой;
  • 12 – аппараты цельносварные с эллиптическим днищем и крышкой, с рубашкой из полутруб;
  • 80 – аппараты с плоским днищем и плоской съемной крышкой;
  • 90 – аппараты цельносварные с плоскими днищем и крышкой;

Обозначение мешалок и внутренних устройств

Тип мешалки

Внутренние устройства аппарата

Обозначение

Исполнение корпуса аппарата

Процессы, осуществляемые в аппарате



Турбинная открытая

Без внутренних устройств

03

00, 10, 80, 90

гомогенизация, суспендирование


01, 11, 12

гомогенизация, суспендирование, теплообмен


Отражательные перегородки

23

00, 10, 80, 90

суспендирование, эмульгирование, диспергирование


01, 11, 12

суспендирование, эмульгирование, диспергирование, теплообмен


Змеевик

33

00, 10, 80, 90

гомогенизация, суспендирование, теплообмен


Рамная

Без внутренних устройств

10

01, 11, 12

гомогенизация, суспендирование, теплообмен


00, 10

гомогенизация, суспендирование


Выбор химического аппарата с мешалкой необходимо производить на основании расчета технологического процесса (гомогенизация, суспендирование, эмульгирование, теплообмен, диспергирование и другие) или на основании результатов экспериментальных исследований на модельном аппарате

Допускается установка аппаратов в районах с сейсмичностью до 8 баллов при условии закрепления аппарата на фундаменте.

Табл.1 Материалы, используемые для изготовления корпусов аппаратов с механическими перемешивающими устройствами

Шифр материала

Материал корпуса



10

Вст3сп4


20

09Г2С


30

12Х18Н10Т


31

10Х17Н13М2Т


32

10Х17Н13М3Т


40

08Х22Н6Т


41

08Х21Н6М2Т


42

08Х18Г8Н2Т


50

Вст3сп2 + 12Х18Н10Т


51

Вст3сп2 + 10Х17Н13М2Т


52

Вст3сп2 + 10Х17Н13М3Т


53

Вст3сп2 + 08Х13


60

09Г2С + 12Х18Н10Т


61

09Г2С + 10Х17Н13М2Т


62

09Г2С + 10Х17Н13М3Т


63

09Г2С + 08Х13


Мешалку, вал и другие детали, соприкасающиеся с рабочей средой, изготавливают из сталей коррозионной стойкостью не ниже, чем сталь, из которой выполнен корпус аппарата.

Гладкие приварные рубашки изготавливаются из углеродистой стали. Рубашки из полутруб выполняют из стали того же класса, что и корпус аппарата.

Цена (стоимость) емкостного аппарата с мешалкой, производимого ООО «Химмаш», зависит от типа корпуса, типа мешалки, материального исполнения и объема аппарата.

Рис.1 Аппараты с эллиптическим днищем и съемной эллиптической крышкой

Рис.2 Аппараты с эллиптическим днищем и съемной эллиптической крышкой с гладкой приварной рубашкой

Рис.3 Аппараты цельносварные с эллиптическим днищем и крышкой

Рис.4 Аппараты цельносварные с эллиптическими днищем и крышкой с гладкой приварной рубашкой

Рис.5 Аппараты цельносварные с эллиптическим днищем и крышкой с рубашкой из полутруб

Рис.6 Аппараты с плоским днищем и съемной плоской крышкой

Рис.7 Аппараты с плоским днищем и крышкой

Аппараты с эллиптическим днищем и съемной эллиптической крышкой

Условное обозначение

Объем, куб.м.

Рабочее давление, Мпа

Диаметр, мм

Толщина стенки, мм

Высота (без мешалки), мм

Масса, кг



0003-1-0,6

1

0,6

1000

8

1515

880


0023-1-0,6

905


0033-1-0,6

945


0010-1-0,6

890


0003-2-0,6

2

1400

1615

1320


0023-2-0,6

1350


0033-2-0,6

1420


0010-2-0,6

1340


0003-3,2-0,6

3,2

1600

1915

1860


0023-3,2-0,6

1900


0033-3,2-0,6

1995


0010-3,2-0,6

2260


0003-5-0,6

5

1800

10

2295

2565


0023-5-0,6

2975


0033-5-0,6

2715


0010-5-0,6

2965


0003-6,3-0,6

6,3

1800

2845

3410


0023-6,3-0,6

3495


0033-6,3-0,6

3560


0010-6,3-0,6

3460


Аппараты с эллиптическим днищем и съемной эллиптической крышкой с гладкой приварной рубашкой

Условное обозначение

Объем, куб.м.

Рабочее давление, Мпа

Диаметр, мм

Толщина стенки корпуса / рубашки, мм

Высота (без мешалки), мм

Масса, кг



0103-1-0,6

1

0,6

1000

8/8

1515

1130


0123-1-0,6

1155


0110-1-0,6

1140


0103-2-0,6

2

1400

10/8

1615

1930


0123-2-0,6

1960


0110-2-0,6

1950


0103-3,2-0,6

3,2

1600

12/8

1915

2925


0123-3,2-0,6

2965


0110-3,2-0,6

3325


0103-5-0,6

5

1800

14/10

2295

4490


0123-5-0,6

4900


0110-5-0,6

4890


0103-6,3-0,6

6,3

1800

2845

5840


0123-6,3-0,6

5925


0110-6,3-0,6

5890


Аппараты цельносварные с эллиптическим днищем и крышкой

Условное обозначение

Объем, куб.м.

Рабочее давление, Мпа

Диаметр, мм

Толщина стенки, мм

Высота (без мешалки), мм

Масса, кг



1003-10-0,6

10

0,6

2200

10

3055

3985


1023-10-0,6

4530


1033-10-0,6

4440


1010-10-0,6

4500


1003-16-0,6

16

2400

12

3955

5570


1023-16-0,6

6200


1033-16-0,6

6000


1010-16-0,6

6130


1003-25-0,3

25

0,3

2800

4570

8060


1003-25-0,6

0,6


1023-25-0,3

0,3

10570


1023-25-0,6

0,6


1033-25-0,3

0,3

8500


1033-25-0,6

0,6


1010-25-0,3

0,3

10330


1010-25-0,6

0,6


1003-32-0,3

32

0,3

3000

5070

9060


1003-32-0,6

0,6


1023-32-0,3

0,3

11640


1023-32-0,6

0,6


1033-32-0,3

0,3

9530


1033-32-0,6

0,6


1010-32-0,3

0,3

11420


1010-32-0,6

0,6


1003-50-0,3

50

0,3

3000

7670

12270


1003-50-0,6

0,6


1023-50-0,3

0,3

14850


1023-50-0,6

0,6


1033-50-0,3

0,3

11740


1033-50-0,6

0,6


1010-50-0,3

0,3

14620


1010-50-0,6

0,6


Аппараты цельносварные с эллиптическими днищем и крышкой с гладкой приварной рубашкой

Условное обозначение

Объем, куб.м.

Рабочее давление, Мпа

Диаметр, мм

Толщина стенки корпуса / рубашки, мм

Высота (без мешалки), мм

Масса, кг



1103-10-0,6

10

0,6

2200

16/21

3055

7895


1123-10-0,6

8440


1110-10-0,6

8410


1103-16-0,6

16

2400

20/21

3955

11690


1123-16-0,6

12320


1110-16-0,6

12250


1103-25-0,6

25

2800

22/14

4570

17270


1123-25-0,6

19780


1110-25-0,6

19540


1103-32-0,6

32

3000

24/14

5070

21500


1123-32-0,6

24080


1110-32-0,6

23860


1103-50-0,6

50

3000

28/14

7670

33900


1123-50-0,6

36480


1110-50-0,6

36250


Аппараты цельносварные с эллиптическим днищем и крышкой с рубашкой из полутруб

Условное обозначение

Объем, куб.м.

Рабочее давление, Мпа

Диаметр, мм

Толщина стенки корпуса, мм

Высота (без мешалки), мм

Масса, кг



1203-10-0,6

10

0,6

2200

12

3230

4495


1223-10-0,6

5040


1210-10-0,6

5010


1203-16-0,6

16

2400

4130

5280


1223-16-0,6

5910


1210-16-0,6

5840


1203-25-0,6

25

2800

4730

7570


1223-25-0,6

10080


1210-25-0,6

9840


1203-32-0,6

32

3000

5230

8850


1223-32-0,6

11430


1210-32-0,6

11210


1203-50-0,6

50

3000

7890

10830


1223-50-0,6

13410


1210-50-0,6

13180


Аппараты с плоским днищем и съемной плоской крышкой

Условное обозначение

Объем, куб.м.

Диаметр, мм

Толщина стенки корпуса, мм

Высота (без мешалки), мм

Масса, кг



8003-1

1

1000

8

1430

920


8023-1

985


8033-1

1025


8003-2

2

1400

1455

1410


8023-2

1440


8033-2

1510


8003-3,2

3,2

1600

1825

2005


8023-3,2

2045


8033-3,2

2140


8003-5

5

1800

2225

2490


8023-5

2900


8033-5

2640


8003-6,3

6,3

1800

2725

3170


8023-6,3

3255


8033-6,3

3320


Аппараты с плоскими днищем и крышкой

Условное обозначение

Объем, куб.м.

Диаметр, мм

Толщина стенки корпуса, мм

Высота (без мешалки), мм

Масса, кг



9003-10

10

2200

10

2880

4165


9023-10

4710


9033-10

4620


9003-16

16

2400

3880

5310


9023-16

5940


9033-16

5740


9003-25

25

2800

12

4285

8190


9023-25

10700


9033-25

8630


9003-32

32

3000

4785

9350


9023-32

11930


9033-32

9820


Для заказа нашей продукции вы можете скачать опросный лист на аппараты с мешалками и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
