Центробежные газовые сепараторы предназначены для глубокой очистки любых газов и газовых смесей от влаги находящейся в капельном виде (мелкодисперсном, аэрозольном), а так же механических примесей. Они имеют эффективность до 90 - 95 % и часто используются на входных участках для предварительной очистки газа, особенно если газ содержит много механических примесей

Основные виды центробежных сепараторов:

  • - Сепараторы центробежные вертикальные (СЦВ, СЦВ-Г, СЦВ-7, СЦВ-8);
  • - Сепараторы газовые вихревые (СГВ, СГВ-7).

Сепараторы центробежные вертикальные (СЦВ, СЦВ-Г, СЦВ-7, СЦВ-8)

В зависимости от диаметра и типа, центробежные сепараторы обозначаются СЦВ-500, СЦВ-1000 или СЦВ-7-500, СЦВ-7-1000 и т.д.

Схема условного обозначения: СЦВ-500-1-2-И

500 - Диаметр сепаратора

1 - Материальное исполнение (1 - не ниже -40Со; 2 - от -40 до -60Со)

2 - Исполнение (1 – без датчика камеры уровня жидкости; 2 – с установкой датчика камеры уровня жидкости)

И - с креплениями для теплоизоляции

Основная рабочая среда для центробежных сепараторов - природный газ, попутный нефтяной газ, сжатый воздух, различные инертные газы. Во время работы сепаратора унос капельной влаги составляет 0,004-0,01 г/м3, а потеря напора - не более 0,03-0,05 МПа.

Цена СЦВ, СЦВ-7 или СЦВ-8 рассчитывается на основании предоставленного заказчиком опросного листа. Стоимость зависит от технических характеристик сепаратора (давление, производительность, материальное исполнение и т.д.)

Сепараторы газовые вихревые (СГВ, СГВ-7)

Конструкция газового сепаратора вихревого типа СЦВ, СГВ-7 состоит из вертикального корпуса, двух эллиптических днищ, патрубков входа/выхода газа, сливного патрубка для жидкости, внутренних элементов.

Внутренние элементы сепаратора предназначены для осуществления процесса отделения взвешенной влаги и механических примесей от газового потока.

При этом внутренние элементы сепаратора не содержат вращающихся частей, фильтров или других динамических или сменных элементов, требующих периодических проверок, обслуживания, ремонта или замены. Это делает конструкцию сепаратора СГВ, СГВ-7 более надежной, менее затратной в обслуживании в любых системах подготовки сжатого воздуха, а также в условиях газовых промыслов.

Схема условного обозначения: СГВ-7-150/16-2

150 - диаметр сепаратора

16 – расчетное давление (атм.)

2 - Материальное исполнение (1 - не ниже -40Со; 2 - от -40 до -60Со)

Вихревые сепараторы газа СГВ, СГВ-7 обладают:

- высокой эффективностью очистки;

- степенью сепарации до 99,99%;

- устойчивой работой в разных режимах;

- низкой металлоемкостью;

- небольшими габаритами и весом;

- заменяемостью внутренних сепарационных элементов.

Производственная корпорация ООО «Химмаш» производит центробежные, вихревые газовые сепараторы различных габаритных размеров и широкого спектра давлений (диаметры от 159 мм до 1600 мм, рабочее давление от 0,01 МПа до 16 МПа).

Поставка центробежных сепарторов в г. Ижевск осуществляется из Пензы

Таб. 1. Технические характеристики сепараторов СГВ-7

Внутренний диаметр, мм

Высота, мм

Производительность (куб.м / мин.) в зависимости от давления (МПа)

0,03

0,25

0,6

0,8

1

1,6

2,5

4

6,4

8,8

10

16

150

300

6

18

37

45

58

90

135

215

340

470

535

850

200

430

12

30

65

85

100

150

240

380

610

835

940

1500

265

500

20

55

100

140

160

270

410

650

1030

1300

1600

2550

350

750

38

100

200

270

315

515

790

1250

1980

2560

3080

4910

450

1200

64

170

280

440

545

840

1290

2040

3230

4240

5020

8000

500

1400

80

220

345

570

645

1070

1650

2600

4100

5235

6400

10200

700

1800

140

400

800

1030

1265

1950

2990

4700

7450

10270

11600

18500

1000

2600

300

820

1645

2100

2690

3990

6100

9600

15200

20950

23700

37800

1200

2900

440

1180

2370

3050

3730

5760

8800

13800

22000

30180

34200

54500

1400

3400

590

1600

3230

4140

5075

7820

11950

18850

29900

41050

46450

74050

1600

3600

780

2100

4220

5400

6630

10200

15600

24600

39000

53650

60600

96600

Таб. 2. Технические характеристики сепараторов СЦВ

Параметры

СЦВ-500-1-1 СЦВ-500-2-1

СЦВ-500-1-2 СЦВ-500-2-2

СЦВ-1000-1-1 СЦВ-1000-2-1

СЦВ-1000-1-2 СЦВ-1000-2-2

Объемная производительность по газу (куб.м./час)

18300

70800

Давление рабочее (расчетное), Мпа

1,4 (1,6)

Давление пробное при гидравлическом испытании в вертикальном положении (в горизонтальном положении), Мпа

2,1 (2,4)

Рабочая температура среды, C

от 10 до 60

Диаметр, мм

500

1000

Высота, мм

3500

4400

Ширина, мм

910

1480

Масса, кг

900

1100

1900

2100

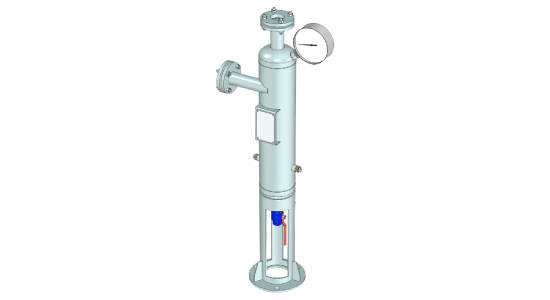

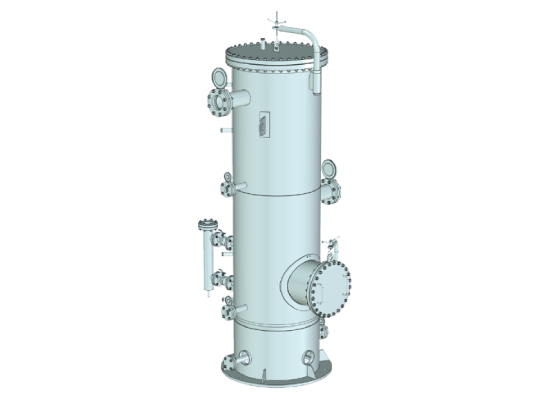

СЦВ-500

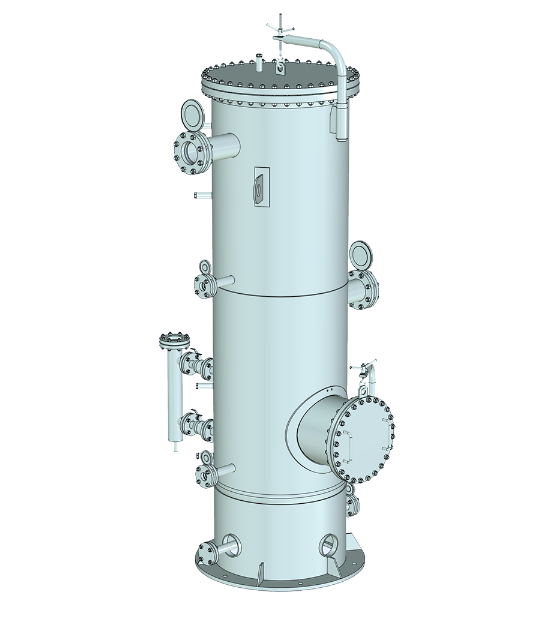

СЦВ-8

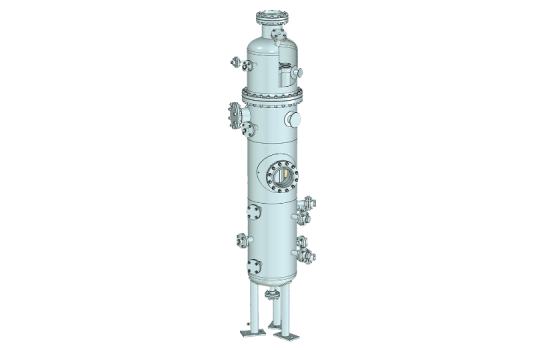

СЦВ-1000

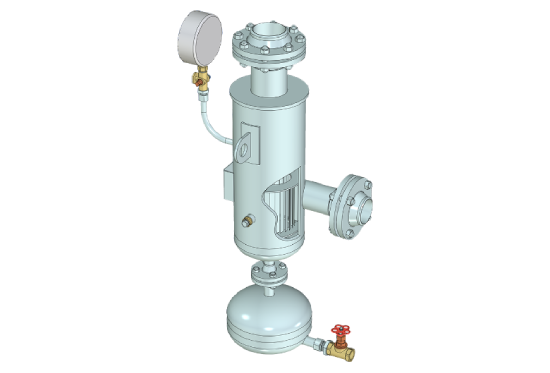

СГВ-7

Для заказа нашей продукции вы можете скачать опросный лист на сепараторы и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
