Стоимость производства:
от 15 000 руб.
Сварные емкостные аппараты, изготовленные из стали, являются неотъемлемой частью производства, в котором используются жидкие или газообразные фазы веществ. Устройства применяют и в качестве самостоятельной конструкции, предназначающейся для хранения производственных продуктов и реагентов, и для работы в составе различных технологических установок. В этом случае цельносварные емкостные аппараты выполняют функции промежуточных или конечных резервуаров (емкостей). Рабочее давление – до 1,6МПа. Условный проход – 300-3000 мм. Плотность среды – не более1600 кг/м3.
Аппараты стальные цельносварные и отличаются простой конструкцией, состоящей из цилиндробразного резервуара (соответственно, изготовленного из стали путем цельной сварки, что придает больше прочности и надежности изделию) и люка, необходимого для наполнения и слива. Агрегат также оснащается дополнительными штуцерами. Емкость удерживается на специальных опорах. Модели отличаются исходя из технических характеристик: вида стали, из которой устройство изготавливается, толщины стенок резервуара, формы днища, объема, типа поддерживающих конструкций, рабочей среды (для жидкой или газовой) и пр.
ООО Химмаш производит стальные цельносварные аппараты двух видов: вертикальные и горизонтальные варианты. Существует 4 основных видов данного оборудования в вертикальном исполнении: ВЭЭ, ВПП, ВКК, ВПК. Горизонтальные цельносварные изделия представлены в 3-х видах: ГЭЭ, ГКК и ГПП. Первая буква аббревиатуры означает вертикальность или горизонтальность техники, а две последние обозначают форму нижней и верхней поверхностей емкости. Днище может быть эллиптическим или коническим, плоским или отбортованным. Стальные аппараты емкостные цельносварные могут эксплуатироваться в разных климатических условиях. Маркировка УХЛ1 на модели говорит о возможности работы в регионах с холодным и умеренным климатом. Т1 обозначает, что устройство разработано для местностей тропического пояса.
Емкостные аппараты стальные цельносварные применяются для работ в различных отраслях промышленности: металлургии, газо- и нефтепереработке, химическом производстве. Резервуары этого типа используют также в сельском хозяйстве и пищевой промышленности, на станциях пенотушения и котельных. Эксплуатация возможна в сейсмически опасных зонах – до 7 баллов по шкале Рихтера.
Поставка аппаратов стальных цельносварных в г. Ижевск осуществляется из Пензы
Условное обозначение | Объем,
м.3 | Условное
давление, МПа | Диаметр,
мм | Длина,
мм | Высота,
мм | Масса,
кг |

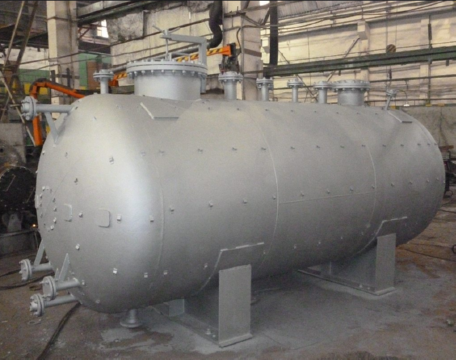

ГЭЭ1-1-6,3 | 6,3 | 0,6
1,0 1,6 | 1600 | 3530 | 2455
2485 2490 | 1850
1980 2605 |
ГЭЭ1-1-10 | 10 | 0,6
1,0 1,6 | 2000 | 3690
3690 3740 | 2870
2900 2905 | 2565
3045 3885 |
ГЭЭ1-1-16 | 16 | 0,6
1,0 1,6 | 5390
5390 5440 | 2870
2900 2905 | 3275
3920 5105 | |
ГЭЭ1-1-25 | 25 | 0,6
1,0 1,6 | 2400 | 5940
5955 5975 | 3280
3315 3320 | 4420
5800 7570 |
ГЭЭ1-1-40 | 40 | 0,6
1,0 1,6 | 9435
9455 9470 | 3280
3315 3320 | 6155
8365 10995 | |
ГЭЭ1-1-50 | 50 | 0,6
1,0 1,6 | 2800 | 8655
8710 8710 | 3690
3720 3725 | 8320
9710 13880 |
ГЭЭ1-1-63 | 63 | 0,6
1,0 1,6 | 10665
10710 10710 | 3690
3720 3725 | 9750
11440 16470 | |
ГЭЭ1-1-80 | 80 | 0,6
1,0 1,6 | 3000 | 11735
11735 11790 | 3885
3925 3925 | 11455
15345 20805 |
ГЭЭ1-1-100 | 100 | 0,6
1,0 1,6 | 14740
14740 14790 | 3885
3925 3925 | 15700
18700 25550 |
Аппараты ГЭЭ по желанию заказчика могут комплектоваться устройством для постоянного или периодического подогрева (или охлаждения).
Условное обозначение | Объем,
м.3 | Условное
давление, МПа | Диаметр,
мм | Высота,
мм | Ширина,
мм | Масса,
кг |

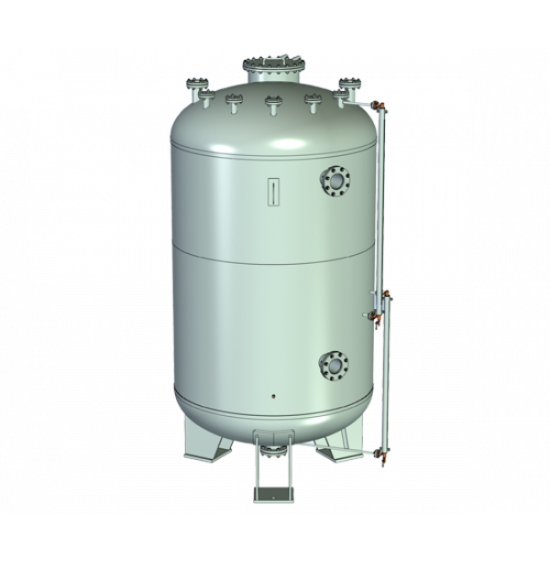

ВЭЭ1-1-1 | 1 | 0,6
1,0 1,6 | 1000 | 2050 | 1350
1360 1360 | 445
550 625 |
ВЭЭ1-1-2 | 2 | 0,6
1,0 1,6 | 1200 | 2450 | 1640
1645 1655 | 630
780 1020 |
ВЭЭ1-1-3,2 | 3,2 | 0,6
1,0 1,6 | 1400 | 2950 | 1925
1930 1950 | 890
1100 1420 |
ВЭЭ1-1-5 | 5 | 0,6
1,0 1,6 | 1600 | 3500 | 2245
2255 2260 | 1360
1630 2030 |
ВЭЭ1-1-6,3 | 6,3 | 0,6
1,0 1,6 | 4150 | 2245
2255 2260 | 1590
1940 2380 | |
ВЭЭ1-1-10 | 10 | 0,6
1,0 1,6 | 2000 | 4200 | 2705
2715 2730 | 2230
2690 3590 |
ВЭЭ1-1-16 | 16 | 0,6
1,0 1,6 | 6350 | 2860
2860 2870 | 3740
3940 5400 | |
ВЭЭ1-1-25 | 25 | 0,6
1,0 1,6 | 2400 | 6550 | 3285
3295 3310 | 5220
6270 8170 |
Часто заказываемыми аппаратами ВЭЭ являются аппараты со съемной крышкой и трубным пучком.
Условное обозначение | Объем,
м.3 | Диаметр,
мм | Высота,
мм | Ширина,
мм | Масса,
кг |
ВПП1-1-10 | 10 | 2200 | 2900 | 2660 | 1930 |
ВПП1-4-10 | 2010 | ||||
ВПП1-1-16 | 16 | 2600 | 3600 | 2730 | 2700 |
ВПП1-4-16 | 2800 | ||||
ВПП1-1-25 | 25 | 2800 | 4400 | 2920 | 3380 |
ВПП1-4-25 | 3470 |
Аппараты ВПП как правило используются для приема, хранения и выдачи жидких невзрывоопасных, непожароопасных, нетоксичных сред плотностью не более 2000 кг/м3 при атмосферном давлении с постоянным или периодическим подогревом (или охлаждением).
Условное обозначение | Объем,
м.3 | Диаметр,
мм | Высота,
мм | Ширина,
мм | Масса,
кг |
ВКП1-1-10 | 10 | 2200 | 3340 | 2915 | 2040 |
ВКП1-4-10 | 2120 | ||||
ВКП1-1-16 | 16 | 2600 | 3840 | 3410 | 2730 |
ВКП1-4-16 | 2870 | ||||
ВКП1-1-25 | 25 | 2800 | 5040 | 3795 | 3920 |
ВКП1-4-25 | 4020 |
Условное обозначение | Объем,
м.3 | Условное
давление, МПа | Диаметр,
мм | Высота,
мм | Ширина,
мм | Масса,
кг |
ВКЭ1-1-1 | 1 | 0,6
1,0 | 1000 | 2150
2155 | 1350
1360 | 445
510 |
ВКЭ1-1-2 | 2 | 0,6
1,0 | 1200 | 2750
2745 | 1635
1645 | 650
760 |
ВКЭ1-1-3,2 | 3,2 | 0,6
1,0 | 1400 | 3255
3260 | 1925
1930 | 860
1070 |
ВКЭ1-1-5 | 5 | 0,6
1,0 | 1600 | 3860
3850 | 2240
2250 | 1395
1685 |
ВКЭ1-1-6,3 | 6,3 | 0,6
1,0 | 4160
4170 | 2240
2250 | 1665
1990 | |
ВКЭ1-1-10 | 10 | 0,6
1,0 | 2000 | 4600
4600 | 2695
2705 | 2320
2570 |
Условное обозначение | Давление,
МПа | Объем,
м.3 | Диаметр,
мм | Длина,
мм | Высота,
мм | Масса,
кг |
ГКК1-1-10-0,07 | 0,07 | 10 | 2000 | 3720 | 2685 | 2400 |
ГКК1-1-16-0,07 | 16 | 3720 | 3155 | |||
ГКК1-1-25-0,07 | 25 | 2400 | 5850 | 2990 | 4095 | |
ГКК1-1-40-0,07 | 40 | 9350 | 5785 | |||
ГКК1-1-50-0,07 | 50 | 3000 | 7540 | 3600 | 7675 | |
ГКК1-1-63-0,07 | 63 | 9540 | 9200 | |||
ГКК1-1-80-0,07 | 80 | 12040 | 11130 | |||
ГКК1-1-100-0,07 | 100 | 15040 | 15570 |
Обозначение | Давл. Мпа | Масса, кг. | Диаметр мм | Высота мм | Ширина/длина мм |
ВЭЭ |
|||||
ВЭЭ2-1-0,01-0,6У | 0,6 | 43 | 250 | 625 | 372 |
ВЭЭ2-1-0,01-0,6К | 43 | ||||
ВЭЭ2-1-0,025-0,6У | 0,6 | 51 | 300 | 785 | 482 |
ВЭЭ2-1-0,025-0,6К | 51 | ||||
ВЭЭ2-3-0,025-0,6У | 67 | 780 | 535 | ||
ВЭЭ2-3-0,025-0,6К | 67 | ||||
ВЭЭ2-1-0,04-0,6У | 0,6 | 65 | 350 | 850 | 555 |
ВЭЭ2-1-0,04-0,6К | 65 | ||||
ВЭЭ2-3-0,04-0,6У | 84 | 865 | 605 | ||
ВЭЭ2-3-0,04-0,6К | 84 | ||||
ВЭЭ2-1-0,063-0,6У | 0,6 | 95 | 400 | 700 | 532 |
ВЭЭ2-1-0,063-0,6К | 95 | ||||
ВЭЭ2-3-0,063-0,6У | 138 | 715 | 574 | ||
ВЭЭ2-3-0,063-0,6К | 138 | ||||
ВЭЭ2-1-0,1-0,6У | 0,6 | 110 | 400 | 995 | 532 |
ВЭЭ2-1-0,1-0,6К | 110 | ||||
ВЭЭ2-3-0,1-0,6У | 168 | 960 | 574 | ||
ВЭЭ2-3-0,1-0,6К | 168 | ||||
ВЭЭ2-1-0,16-0,6У | 0,6 | 160 | 500 | 1015 | 632 |
ВЭЭ2-1-0,16-0,6К | 160 | ||||
ВЭЭ2-3-0,16-0,6У | 230 | 1055 | 682 | ||
ВЭЭ2-3-0,16-0,6К | 230 | ||||
ВЭЭ2-1-0,25-0,6У | 0,6 | 235 | 700 | 860 | 828 |
ВЭЭ2-1-0,25-0,6К | 235 | ||||
ВЭЭ2-3-0,25-0,6У | 320 | 870 | 880 | ||
ВЭЭ2-3-0,25-0,6К | 320 | ||||
ВЭЭ2-1-0,63-0,6У | 0,6 | 350 | 800 | 1405 | 930 |
ВЭЭ2-1-0,63-0,6К | 350 | ||||
ВЭЭ2-3-0,63-0,6У | 545 | 1415 | 980 | ||
ВЭЭ2-3-0,63-0,6К | 545 | ||||
ГЭЭ |
|||||
ГЭЭ2-1-0,1-0,6У | 0,6 | 105 | 400 | 740 | 938 |
ГЭЭ2-1-0,1-0,6К | 105 | ||||
ГЭЭ2-1-0,16-0,6У | 0,6 | 145 | 500 | 785 | 957 |
ГЭЭ2-1-0,16-0,6К | 145 | ||||
ГЭЭ2-1-0,25-0,6У | 0,6 | 235 | 700 | 1095 | 841 |
ГЭЭ2-1-0,25-0,6К | 235 | ||||
ГЭЭ2-1-0,63-0,6У | 0,6 | 375 | 800 | 1300 | 1426 |
ГЭЭ2-1-0,63-0,6К | 375 |
Условное обозначение | Давление, Мпа | Масса, кг | Диаметр, мм | Высота, мм | Ширина, мм |
ВЭП2-1-0,01-0,6У | 0,6 | 45 | 250 | 530 | 420 |
ВЭП2-1-0,01-0,6К | 45 | ||||
ВЭП2-3-0,01-0,6У | 60 | 470 | |||
ВЭП2-3-0,01-0,6К | 60 | ||||
ВЭП2-1-0,025-0,6У | 0,6 | 65 | 350 | 610 | 520 |
ВЭП2-1-0,025-0,6К | 65 | ||||
ВЭП2-3-0,025-0,6У | 85 | 570 | |||
ВЭП2-3-0,025-0,6К | 85 | ||||
ВЭП2-1-0,04-0,6У | 0,6 | 85 | 400 | 670 | 590 |
ВЭП2-1-0,04-0,6К | 85 | ||||
ВЭП2-3-0,04-0,6У | 105 | 640 | |||
ВЭП2-3-0,04-0,6К | 105 | ||||
ВЭП2-1-0,063-0,6У | 0,6 | 120 | 500 | 670 | 690 |
ВЭП2-1-0,063-0,6К | 120 | ||||
ВЭП2-3-0,063-0,6У | 145 | 740 | |||
ВЭП2-3-0,063-0,6К | 145 | ||||
ВЭП2-1-0,1-0,6У | 0,6 | 135 | 500 | 860 | 690 |
ВЭП2-1-0,1-0,6К | 135 | ||||
ВЭП2-3-0,1-0,6У | 170 | 740 | |||
ВЭП2-3-0,1-0,6К | 170 | ||||
ВЭП2-1-0,16-0,6У | 0,6 | 190 | 600 | 910 | 810 |
ВЭП2-1-0,16-0,6К | 190 | ||||
ВЭП2-3-0,16-0,6У | 235 | 860 | |||
ВЭП2-3-0,16-0,6К | 235 | ||||
ВЭЭ2-1-0,25-0,6У | 0,6 | 230 | 700 | 1060 | 910 |
ВЭЭ2-1-0,25-0,6К | 230 | ||||
ВЭЭ2-3-0,25-0,6У | 300 | 1010 | |||
ВЭЭ2-3-0,25-0,6К | 300 | ||||
ВЭЭ2-1-0,63-0,6У | 0,6 | 450 | 800 | 1670 | 1040 |
ВЭЭ2-1-0,63-0,6К | 450 | ||||
ВЭЭ2-3-0,63-0,6У | 600 | 1140 | |||
ВЭЭ2-3-0,63-0,6К | 600 |
Условное обозначение:
ВЭЭ-2-1-0,1-0,6У
Аппараты ГЭЭ
Аппараты ВЭЭ
Аппараты ВПП
Аппараты ВКП
Аппараты ВКЭ
Аппараты ГКК
Аппараты ВЭП
Для заказа нашей продукции вы можете скачать опросный лист на аппараты стальные цельносварные и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
