Сепараторы и расширители непрерывной и периодической продувки предназначены для разделения пароводяной смеси при продувке паровых котлов на пар и воду за счет действия центробежных сил.

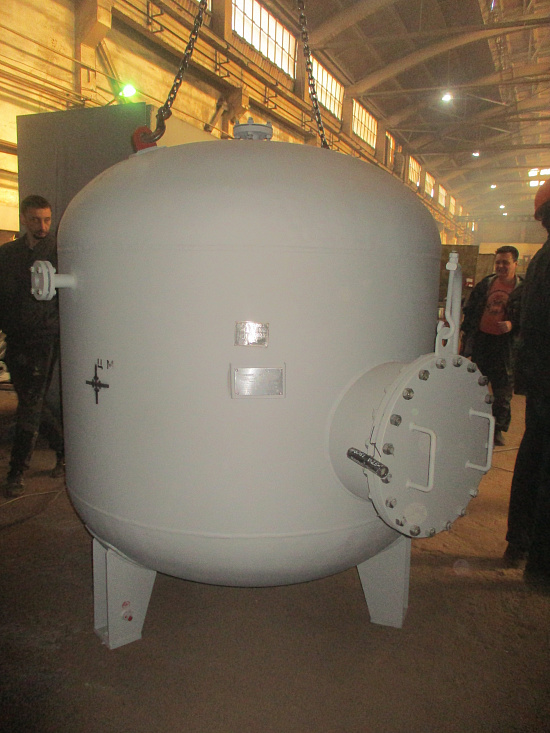

Сепаратор (расширитель) непрерывной продувки представляет собой вертикальный цилиндрический сосуд эллиптическими днищами, подводящим патрубком и паро- и водоотводящими патрубками и поплавковым регулятором, который автоматически поддерживает уровень воды. Закрутка потока осуществляется за счет организованного подвода пароводяной смеси на внутреннюю стенку сепаратора или за счет установки специальных внутренних устройств.
В отличие от сепараторов, расширители имеют несложное сепарирующее устройство – тангенциальный подвод продувочной воды. Сепараторы кроме тангенциального подвода имеют дополнительные жалюзийные устройства.
Разделение на пар и воду происходит в средней части сепаратора. Сохраняя вращательное движение, пар направляется в паровое пространство и отводится через патрубок, расположенный на верхнем днище. Вода стекает по внутренней поверхности сепаратора в нижнюю часть и отводится через патрубок. На нижнем днище предусмотрен штуцер для отвода воды из сепаратора при его отключении и для периодической очистки нижней части водяного объема от шлама и загрязнений, а также имеется регулятор уровня воды и уровнемер.
Обязательным устройством расширителей (сепараторов) продувки является манометр с трехходовым краном и вентилем, а также предохранительный клапан.
Маркировка сепараторов (расширителей) непрерывной и периодической продувки:
Установка сепараторов (расширителей) продувки должна производиться таким образом, чтобы обеспечивать устойчивость работы и возможность технического обслуживания.
Стандартные исполнения сепараторов продувки: СНП-0,15-0,8, СНП-0,15-1,4, СП-0,15-0,3, СП-0,28-0,45, СП-0,7-0,6, СП-1,4-0,8, СП-1,5-0,8 (СП-1,5У), СП-5,5-1,4 (СП-5,5У).
Стандартные исполнения расширителей продувки: РП-0,12-0,35, РП-0,18-0,45, РП-0,4-0,44, РП-0,5-0,7, РП-0,6-0,6, РП-1,4-0,7, РП-1,77-0,8, РП-2,6-1,0, РП-4,0-1,3, РП-4,84-1,2, РП-5,0-1,4, РП-7,5-2,0 (Р-2000), РП-7,5-2,0 (Р-2000), РП-7,68-1,6, РП-8,1-1,8, РП-10,5-1,8, РП-22-2,6
Производственная корпорация ООО «Химмаш» г.Пенза может изготовить и нестандартные модификации расширителей и сепараторов непрерывной и периодической продувки.
Поставка сепараторов и расширителей продувки в г. Ижевск осуществляется из Пензы
Тип | Объем, м3 |
Давление расчетное, МПа |
Диаметр корпуса, мм |
Темпера- тура рабочая, С |
Паропроизво- дительность, т/ч |
Масса, кг |
СНП-0,15-0,8 | 0,15 | 0,8 | 325 | 175 | 1 | 85 |
СНП-0,15-1,4 | 1,4 | 195 | 1 | 90 | ||
СП-0,15-0,3 | 0,3 | 113 | 1 | 243 | ||
СП-0,28-0,45 | 0,28 | 0,45 | 450 | 170 | 0,7 | 470 |
СП-0,7-0,6 | 0,7 | 0,6 | 630 | 2,75 | 756 | |
СП-1,4-0,8 | 1,4 | 0,8 | 800 | 5,3 | 1113 | |
СП-1,5-0,8 (СП-1,5У) | 1,5 | 175 | 12,5 | 1200 | ||
СП-5,5-1,4 (СП-5,5У) | 5,5 | 1400 | 127 | 70 | 1880 |
Тип | Объем, м3 |
Давление расчетное, МПа |
Диаметр корпуса, мм |
Темпера- тура рабочая, С |
Масса, кг |
РП-0,12-0,35 | 0,12 | 0,5 | 377 | 150 | 400 |
РП-0,18-0,45 | 0,18 | 1,14 | 450 | 180 | 150 |
РП-0,4-0,44 | 0,4 | 0,7 | 450 | 165 | 555 |
РП-0,5-0,7 | 0,5 | 0,6 | 720 | 120 | 620 |
РП-0,6-0,6 | 0,6 | 0,6 | 630 | 135 | 385 |
РП-1,4-0,7 | 1,4 | 0,6 | 720 | 165 | 1140 |
РП-1,77-0,8 | 1,77 | 0,5 | 800 | 105 | 1200 |
РП-2,6-1,0 | 2,6 | 0,35 | 1000 | 105 | 1650 |
РП-4,0-1,3 | 4 | 1,2 | 1300 | 125 | 3400 |
РП-4,84-1,2 | 4,84 | 2,1 | 1200 | 200 | 2050 |
РП-5,0-1,4 | 5 | 0,8 | 1400 | 130 | 1650 |
РП-7,5-2,0 (Р-2000) | 7,5 | 0,2 | 2000 | 130 | 2700 |
РП-7,68-1,6 | 7,68 | 0,5 | 1600 | 105 | 3600 |
РП-8,1-1,8 | 8,1 | 0,8 | 1800 | 130 | 2900 |
РП-10,5-1,8 | 10,5 | 0,23 | 1800 | 125 | 5115 |
РП-22-2,6 | 22 | 0,3 | 2600 | 100 | 11300 |
Для заказа нашей продукции вы можете скачать опросный лист на сепараторы и расширители продувки и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
