Стоимость производства:
от 100 000 руб.

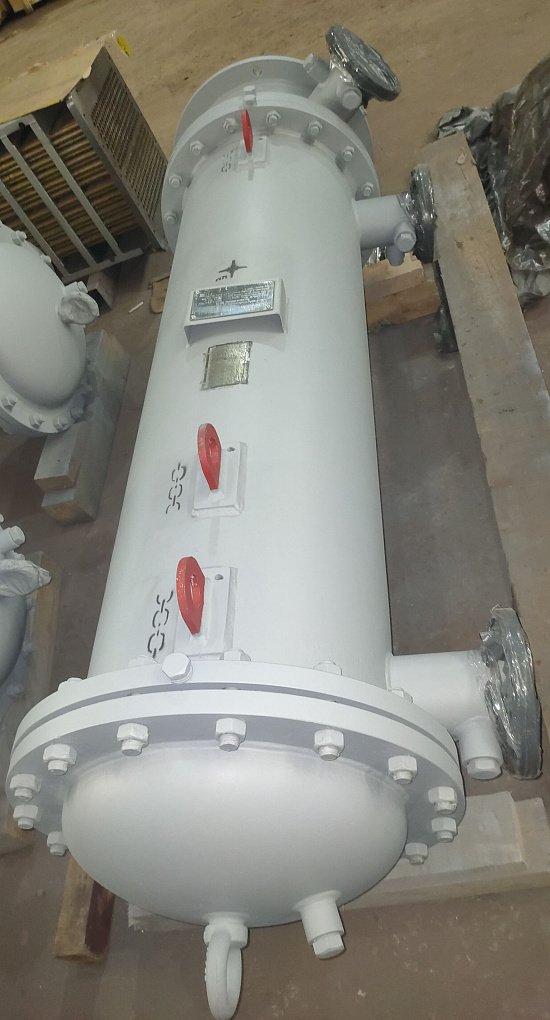

Маслоохладители гладкотрубные применяются для охлаждения масла, используемого в системах смазывания и регулирования стационарных паровых и газовых турбин, в гидросистемах станков, прессов, трансформаторов и другого оборудования. Основные типы маслоохладителей: МБ, МБМ, МО, МХ и МП.
Пример условного обозначения маслоохладителей:

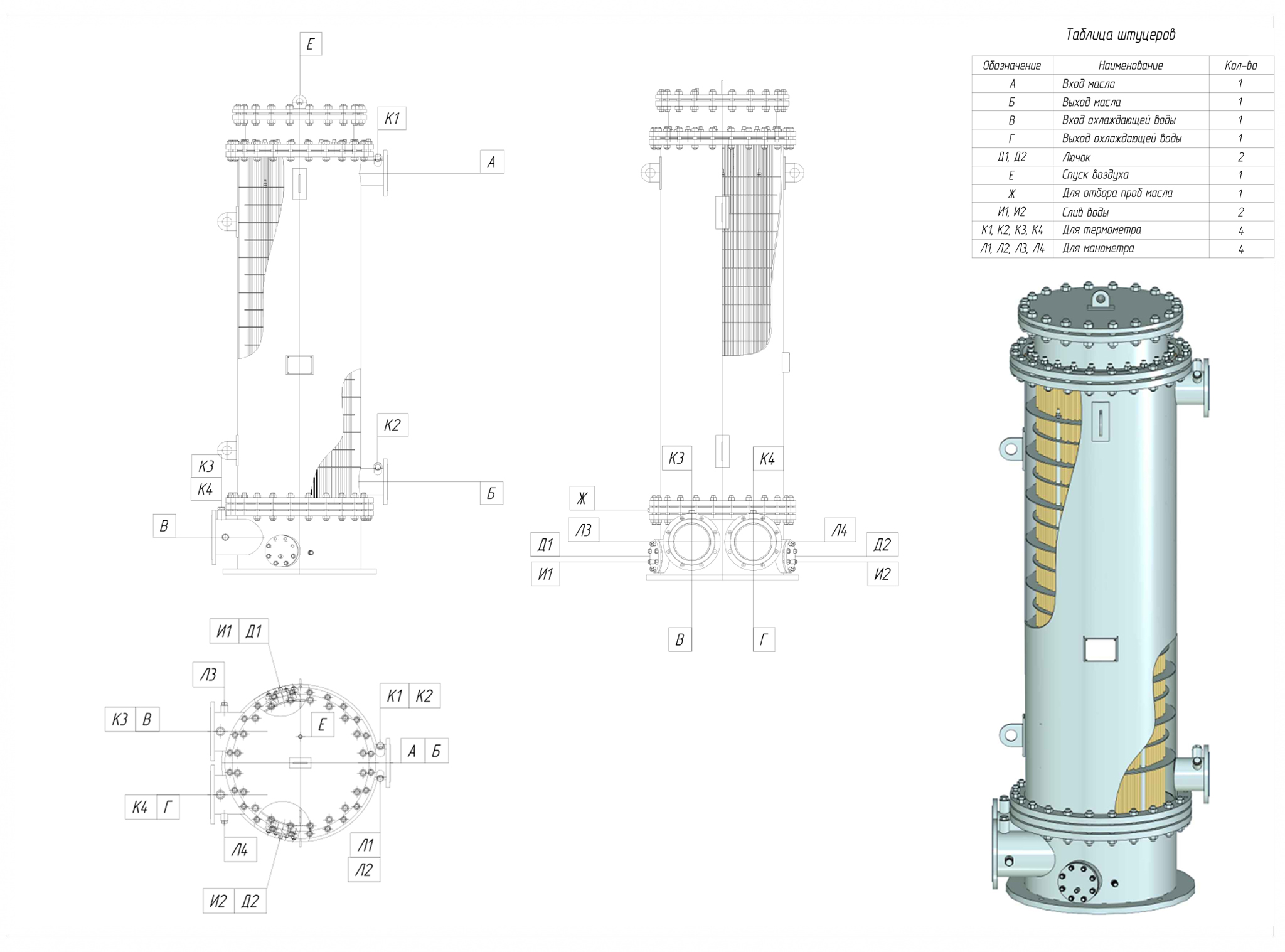

МБ-20-30МБ – маслоохладитель при охлаждении пресной водой (МБ-20-30, МБ-25-37, МБ-40-60, МБ-63-90)
МБМ – маслоохладитель при охлаждении морской водой (МБМ-20-30, МБМ-25-37, МБМ-40-60, МБМ-63-90)

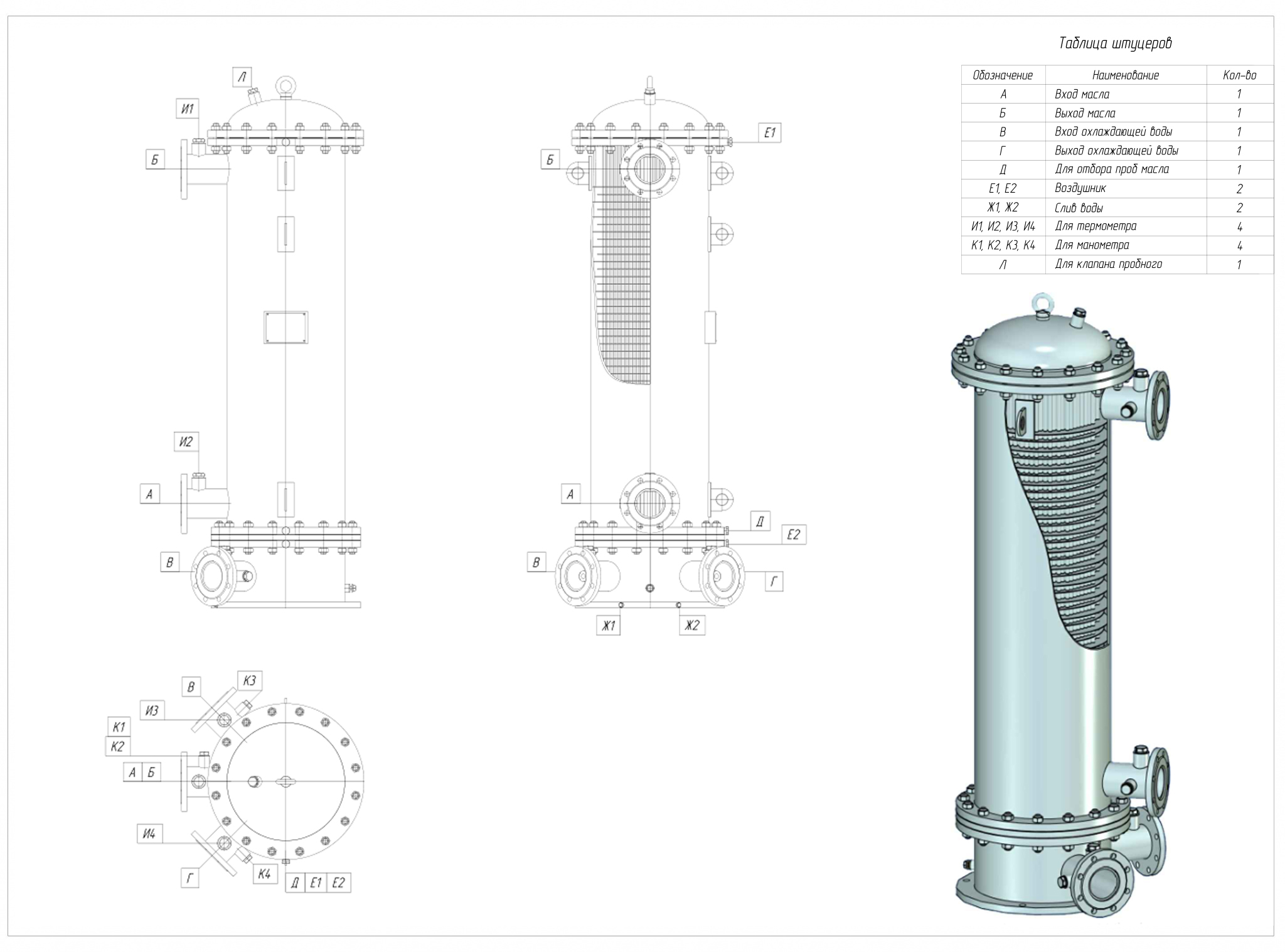

МО – маслоохладитель для охлаждения рабочей жидкости в гидросистемах станков, прессов и других гидрофицированных машин (МО-2,5, МО-4, МО-6, МО-10, МО-12, МО-16, МО-20)

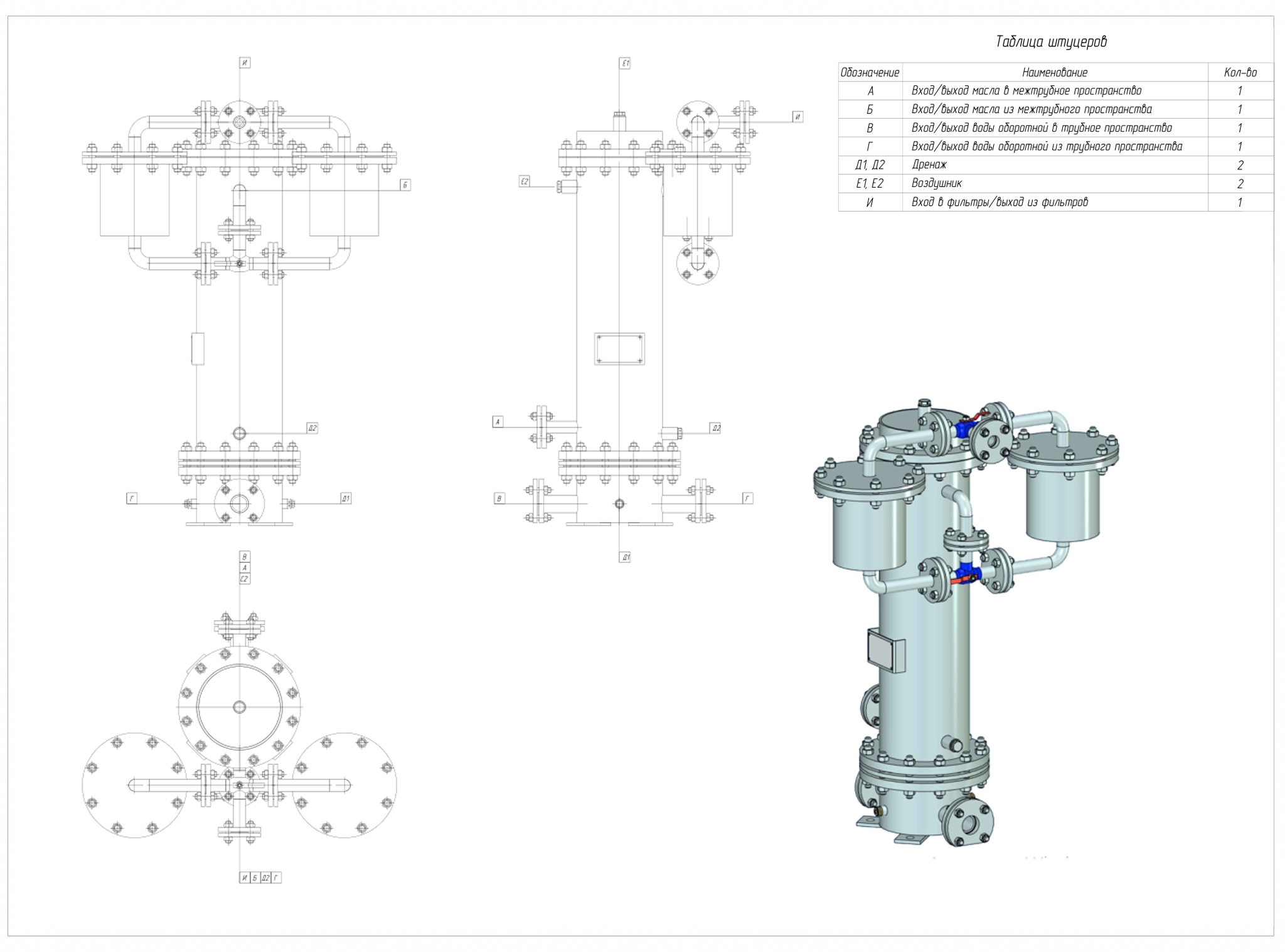

МХ – маслоохладитель для охлаждения масла, циркулирующего в системах смазки подшипников (МХ-4,5, МХ-6, МХ-9, МХ-12, МХ-18)
МП – маслоохладитель для охлаждения масла систем смазки турбин, систем охлаждения трансформаторов и т.п. (МП-5,5, МП-10, МП-15, МП-20, МП-22, МП-37, МП-44, МП-65, МП-80, МП-165-150)
Первая цифра после аббревиатуры - площадь поверхности теплообмена, кв.м.
Вторая цифра – объем расхода масла, куб.м./ч.
Номинальная кратность охлаждения (отношение массового расхода воды к массовому расходу масла) – 1,6.
Предельное отклонение кратности охлаждения + - 0,2.
В маслоохладителях как правило используются трубы диаметром 16 мм с толщиной стенки 1 мм (по согласованию заказчиком ООО «Химмаш» может изготовить из труб других диаметров и толщины).
Компактность (отношение внутреннего объема корпуса к поверхности теплообмена) – 0,015 +- 0,002 куб.м./кв.м.
Площадь поверхности теплообмена и объемный расход масла не должны отличаться от номинальных значений более чем на 5%.
Маслоохладители могут комплектоваться:
- техническими термометрами с диапазоном измерения 0-100 С с оправами.Цена маслоохладителей зависит от материального исполнения, модели и пожеланий заказчика.
Поставка маслоохладителей в г. Ижевск осуществляется из Пензы
Тип |
Площадь теплообм., кв.м. |
Расход масла, куб.м./ч |
Диаметр корпуса, мм |
Длина, мм |
Давление, Мпа |
Масса, кг |
|
воды |
масла |
||||||
МБ-20-30 |
20 |
30 |
500 |
2230 |
0,5 |
0,35 |
880 |
МБ-25-37 |
25 |
37 |
500 |
2480 |
920 |
||
МБ-40-60 |
40 |
60 |
700 |
2206 |
1340 |
||
МБ-63-90 |
60 |
90 |
700 |
2925 |
1650 |
||
МБМ-20-30 |
20 |
30 |
500 |
2245 |
970 |
||
МБМ-25-37 |
25 |
37 |
500 |
2435 |
1030 |
||
МБМ-40-60 |
40 |
60 |
700 |
2215 |
1520 |
||
МБМ-63-90 |
63 |
90 |
700 |
2935 |
1820 |
Тип |
Тепловой поток, кВт, не менее |
Расход масла, куб.м./ч |
Расход воды, куб.м./ч |
Давление, Мпа |
Масса, кг |
|
воды |
масла |
|||||
МО-2,5 |
24 |
6-10 |
3-5 |
0,4 |
0,8 |
70 |
МО-4 |
37 |
9-15 |
5-10 |
85 |
||
МО-6 |
58 |
15-20 |
135 |
|||
МО-10 |
93 |
25-40 |
10-15 |
170 |
||
МО-12 |
100 |
30-40 |
210 |
|||
МО-16 |
120 |
280 |
||||
МО-20 |
137 |
310 |
Тип |
Площадь охлаждения, кв.м. |
Давление, Мпа |
Длина, мм |
Высота, мм |
Масса, кг |
|
воды |
масла |
|||||
МХ-4,5 |
4,5 |
2 |
0,6 |
1235 |
437 |
176 |
МХ-6 |
6 |
1735 |
231 |
|||
МХ-9 |
9 |
2235 |
286 |
|||
МХ-12 |
12 |
1735 |
816 |
457 |
||
МХ-18 |
18 |
2235 |
572 |
Тип |
Площадь теплообм., кв.м. |
Давление масла, Мпа |
Тепловой поток, кВт |
Ширина, мм |
Длина, мм |
Масса, кг |
|
МП-5,5 |
5,5 |
0,5 |
35 |
370 |
1500 |
290 |
|
МП-10 |
10 |
50 |
410 |
1600 |
330 |
||
МП-15 |
15 |
75 |
480 |
1650 |
570 |
||
МП-20 |
20 |
130 |
530 |
2025 |
790 |
||
МП-22 |
22 |
150 |
560 |
2400 |
800 |
||
МП-37 |
37 |
220 |
680 |
2400 |
1070 |
||
МП-44 |
44 |
250 |
690 |
2320 |
1450 |
||
МП-65 |
65 |
300 |
637 |
3580 |
1500 |
Для заказа нашей продукции вы можете скачать опросный лист на маслоохладители и направить его по электронной почте: marketing@penzahim.ru или по факсу: +7 (8412) 99-19-24 . Также можете связаться с нашими менеджерами по телефонам: +7(8412) 99-19-89, 99-19-35, 99-19-73, 99-19-75, 99-19-24.
